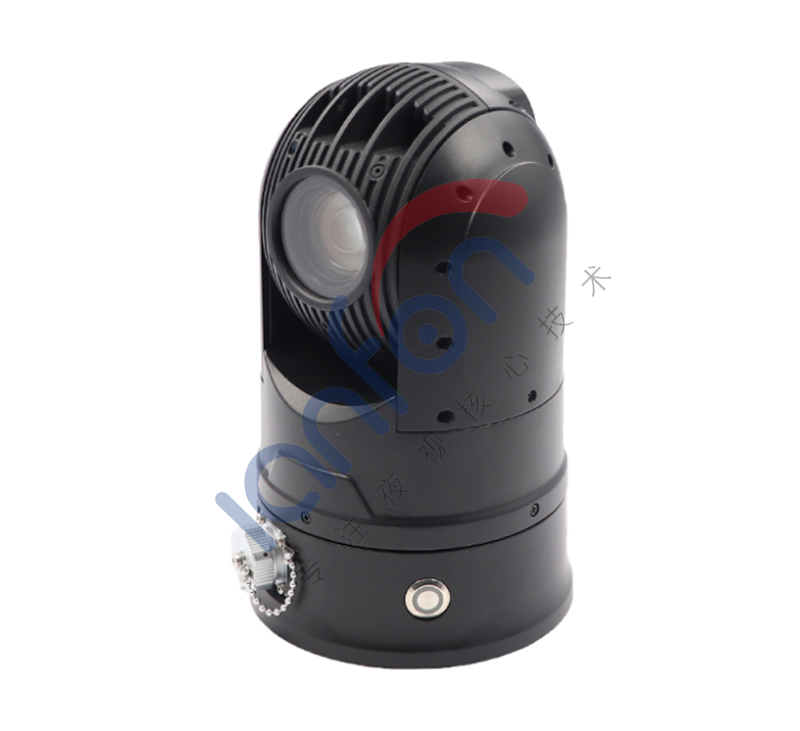

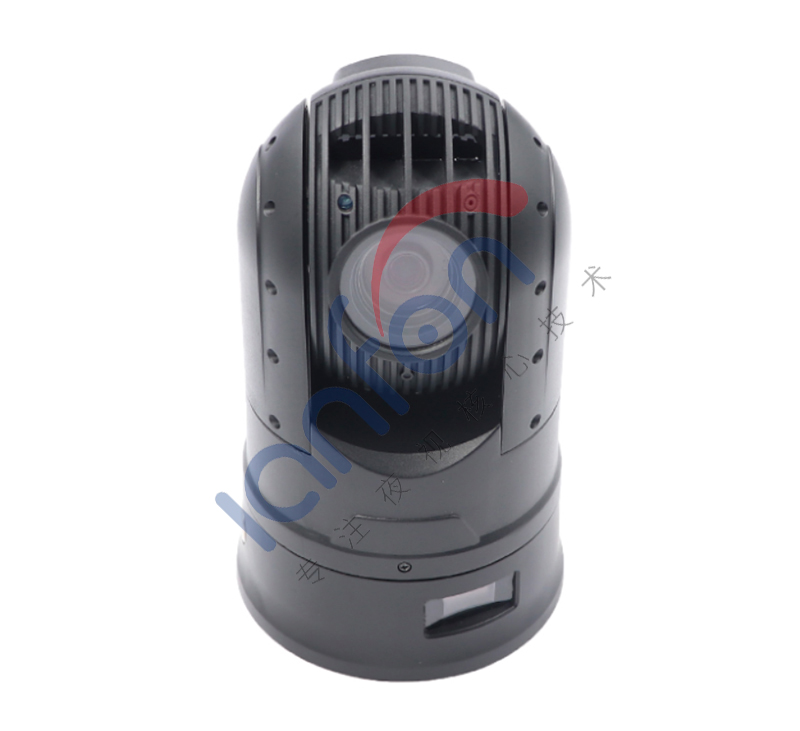

BF-YT360系列 4G 高清夜視布控球是針對應急布控、移動監控部署等視頻監控而開發的一款產品，由高清晰攝像機、陣列紅外照明燈組、高精度云臺、可拆卸電池盒和減震吸盤等模塊組成，通過 4G 無線網絡實現遠程視頻監控、雙向語音對講、定位、應急、云臺控制等功能，是一款功能全面、攜帶方便的無線視頻應急指揮產品。
該設備配備高清一體化機芯，輸出視頻清晰自然，達到1080P高清圖像，30倍光學變焦鏡頭，滿足不同應用需求；支持H.264/H.265視頻壓縮編碼；支持全網通4G傳輸；獨立紅外照明燈組保證攝像機在全黑的環境下清晰拍攝；獨立LED顯示屏指示工作狀態；機身關鍵部位采用鋁合金材質設計，耐候性極強，輕松應對任何惡劣的使用環境；采用全新的傳動系統，云臺定位精度明顯高于傳統云臺，同時具備較大的保持力矩，不會因為攝像機的震動而使云臺發生偏移；真空磁力復合吸盤使攝像機能夠牢固吸附在光滑的金屬表面；配備便攜箱，便于攜帶；配備多功能支架，壁裝、吊裝、三腳架等安裝固定極其方便；可使用平板、手機等通過WIFI熱點直連觀看視頻、操作云臺等；此款攝像機所具備的這些特點使之成為各種應急移動視頻監控的理想之選。
產品概述
BF-YT360系列 4G 高清夜視布控球是針對應急布控、移動監控部署等視頻監控而開發的一款產品，由高清晰攝像機、陣列紅外照明燈組、高精度云臺、可拆卸電池盒和減震吸盤等模塊組成，通過 4G 無線網絡實現遠程視頻監控、雙向語音對講、定位、應急、云臺控制等功能，是一款功能全面、攜帶方便的無線視頻應急指揮產品。
該設備配備高清一體化機芯，輸出視頻清晰自然，達到1080P高清圖像，30倍光學變焦鏡頭，滿足不同應用需求；支持H.264/H.265視頻壓縮編碼；支持全網通4G傳輸；獨立紅外照明燈組保證攝像機在全黑的環境下清晰拍攝；獨立LED顯示屏指示工作狀態；機身關鍵部位采用鋁合金材質設計，耐候性極強，輕松應對任何惡劣的使用環境；采用全新的傳動系統，云臺定位精度明顯高于傳統云臺，同時具備較大的保持力矩，不會因為攝像機的震動而使云臺發生偏移；真空磁力復合吸盤使攝像機能夠牢固吸附在光滑的金屬表面；配備便攜箱，便于攜帶；配備多功能支架，壁裝、吊裝、三腳架等安裝固定極其方便；可使用平板、手機等通過WIFI熱點直連觀看視頻、操作云臺等；此款攝像機所具備的這些特點使之成為各種應急移動視頻監控的理想之選。
功能特點
? 主機采用一體化結構設計，部署靈活，內置天線，即拿即用
? 編解碼支持 H.264 及 H.265 編碼模
? 4G 全網通無線網絡視頻傳輸，向下兼容3G 網絡
? 紅外夜視支持紅外照射距離 80 米以上，可以實現日夜監控自動切換
? 本地支持 TF 卡存儲，單張卡支持≥32G
? 采用流式媒體存儲技術，意外掉電錄像文件不丟失
? 一鍵防觸碰式開關機，支持開關機亮度顯示
? 具備本地 OLED 顯示屏，可預覽電量顯示，信號強度顯示等。
? 內置 WIFI 模塊，支持 WIFI 熱點直連智能手機、平板預覽視頻
? 設備支持內置鋰電池，全負荷工作 6 小時以上。
? 底盤采用磁力復合吸盤設計，安全牢固
? 水平轉動 360 度，垂直轉動 180 度，全方位監控無死角
? 防護等級 IP66
? GPS/北斗雙模定位功能
? 支持智能手機監控和平板電腦監控查看
? 配套專業便攜安全防護箱，攜帶便捷
技術參數
|
系統 |
主處理器 |
海思嵌入式系統 |
|
操作系統 |
嵌入式LINUX操作系統 |
|
|
協議 |
ONVIF協議，國標GB28181 |
|
|
圖像 |
傳感器 |
1/2.8"高性能低照度CMOS傳感器 ( IMX327 ) |
|
分辨率 |
1080P(1920*1080 25/30幀/秒） |
|
|
光學倍率 |
30倍 |
|
|
焦距 |
F = 4.7~108mm |
|
|
可視角度 |
Wide:65.2°×56.9°Tele:3.3°×2.9° |
|
|
日夜模式 |
ICR濾光片切換 |
|
|
光圈 |
F1.6~F3.8 |
|
|
視頻 |
瀏覽方式 |
WEB方式、PC客戶端、手機APP |
|
視頻壓縮 |
H.264/H.265 |
|
|
最大圖像尺寸 |
1920*1080 |
|
|
幀率 |
1080P 25幀 |
|
|
碼流 |
32Kbps-16Mbps，支持雙碼流，（主碼流(1080P;960P:720P)、子碼流(D1;VGA;CIF)） |
|
|
云臺 |
水平范圍 |
360°連續旋轉 200°/s |
|
垂直范圍 |
-20°-90°旋轉 80°/s |
|
|
運動速度 |
水平方向控制速度100°/秒，垂直方向控制速度60°/秒 |
|
|
巡航軌跡 |
支持4條 |
|
|
預置點 |
255個 |
|
|
線掃、看守位 |
支持 |
|
|
音頻 |
音頻壓縮 |
ADPCM、G711 |
|
音頻輸入 |
內置高靈敏拾音器，可選手咪 |
|
|
采樣率 |
16K、32K、64K、128K |
|
|
對講 |
支持 |
|
|
紅外 |
照射距離 |
60-80 米（850nm） |
|
紅外燈數 |
4顆 |
|
|
網絡 |
網絡接口 |
10/100M RJ45接口 |
|
3G/4G |
全網通，支持電信、移動、聯通三大運營商 |
|
|
無線模塊 |
天線內置，IEEE 802.11a/b/g/n/ac 2.4G&5G |
|
|
藍牙 |
內置天線；可接藍牙設備 |
|
|
WIFI |
支持802.1b/g/n；可連接AP熱點使用手機、平板進行操作 |
|
|
無線距離 |
20米內 |
|
|
網絡協議 |
TCP/IP,HTTP,DHCP,DNS,RTP/RTCP,RTSP,PPPOE |
|
|
存儲 |
TF卡 |
TF卡，最大可支持128G |
|
顯示 |
LED屏 |
支持OLED屏顯示4G、WIFI、GPS連接狀態、存儲狀態、信號強度，顯示平臺的連接狀態 |
|
OSD |
圖像OSD可調取顯示，設備名稱、時間、GPS、4G網絡、電量字符疊加 |
|
|
復位 |
復位 |
支持單獨復位開關恢復出廠設置 |
|
定位 |
定位方式 |
內置置北斗/GPS模塊 |
|
輔助定位 |
支持基站定位 |
|
|
其他 |
電源 |
內置120Wh鋰電池(9節18650電芯) 支持DC12.6V電壓輸入，配備充電器12.6v 5A |
|
連續工作時間 |
開機可持續工作8小時 |
|
|
充電時間 |
關機4小時，開機8小時（典型12V 5A） |
|
|
功耗 |
正常10W / 20W滿載 |
|
|
工作溫度和濕度 |
-30℃-60℃；0-90% |
|
|
防護等級 |
IP67 |
|
|
安裝方式 |
磁力吸盤，三腳架安裝，支持支架壁裝、吊裝、桿裝 |
|
|
支架 |
鋁合金，總重量1.5kg，腳架4節，最大承重8kg |
|
|
標配 |
專業防護箱 |
|
|
手咪 |
DC4.2V 7.4Wh，尺寸63*25.6*90mm（選配） |
|
|
尺寸 |
Φ139*229mm |
|
|
重量 |
主機2.3kg，帶安全箱包裝6kg |

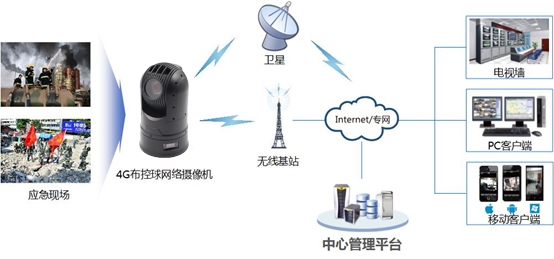

系統組網
1）本系統分為前端采集系統、傳輸網絡、視頻客戶端三個部分組成。
2）本系統是基于4G無線傳輸的視頻監控系統，將4G高清夜視布控球攝像機安裝到應急車或在突發現場用三角支架進行架設，將突發現場的圖像進行壓縮、編碼傳輸到后端指揮中心的監控平臺上面，方便后方領導的觀看與指揮調度工作。
3）夜視布控球攝像機是集視頻采集攝像頭、視頻編碼器、控制云臺為一體的視頻采集設備，極大的方便了攜帶、和應急之需，此設備采用無線網絡傳輸視頻信號，無需鋪設網線，極大地降低建設成本，同時可以輕松實現隨時隨地的遠程視頻實時監控和控制設備，視頻資料也可以隨時進行錄像，錄像資料的檢索與查閱也非?？焖?、方便。內帶鋰電池，擺脫了供電問題，可供便攜應急指揮終端和攝像機超過8~10小時的供電（客戶可根據具體需求定制）。
? 前端視頻采集系統
前端視頻采集系統由夜視布控球攝像機及相應配套組成，布控球攝像機負責將攝像機采集的各監控點視頻圖像經過壓縮編碼后通過無線網絡上傳到監控中心，實現視頻的遠程觀看。內置的GPS模塊還可以實時將車輛所在的位置準確可靠的上傳到應急指揮中心，使指揮中心時刻了解事故所在的位置以便快速調度。
? 網絡傳輸系統
通過3G/4G網絡把前端采集的視頻數據實時傳輸到后端應急指揮中心的監控平臺上進行遠程指揮操作
? 視頻客戶端
通過應急指揮中心的PC上面的監控平臺或者一部安裝了視頻客戶端的手機來遠程觀看現場的情況、指揮和調度前端單兵執行任務，保證整套應急指揮任務順利完成。

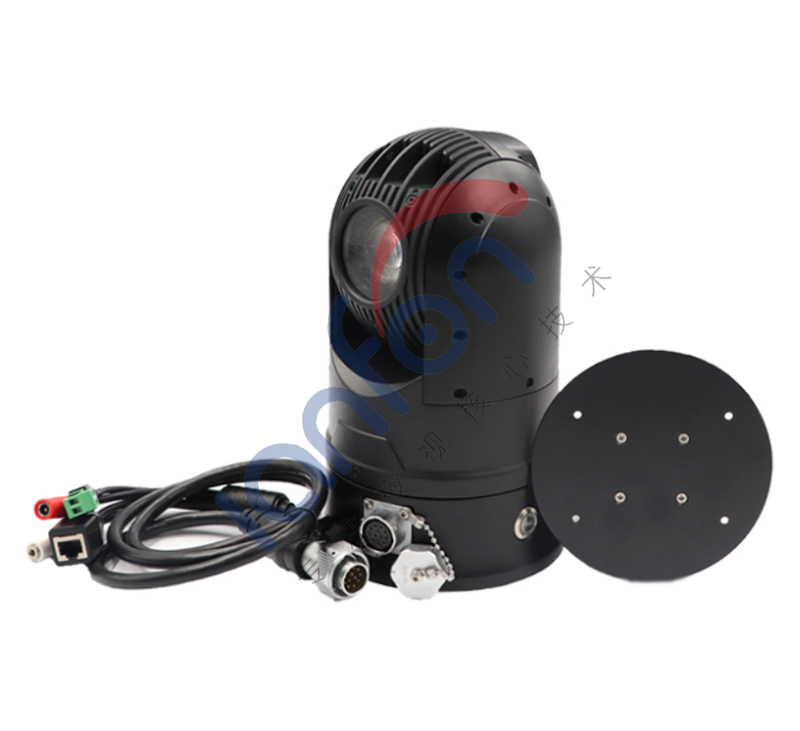

標準選配件
應用領域
? 野外作戰：當單兵野外作戰，可以實時將戰場上面的畫面實時傳回指揮中心，后方可以隨時了解敵我雙方情況，及時安排戰略部署
? 應急指揮：比如自然災害、社會公共安全事件的應急指揮等，可以將突發事件現場視頻實時傳回到應急指揮中心，應急指揮中心可以和前端進行雙向對講，指揮前端做成一些應急處理
? 交警：監控記錄超速，違章事件，執法過程監督
? 城管執法車：執法過程監督取證
? 治安巡邏車：重要場所的治安維護，臨時移動偵查，現場執法取證等，指揮中心通過遠程視頻全面掌握現場整體情況，方便決策指揮
? 部隊演習：當部隊演習時，可以通過布控球終端將演習戰場的情況傳到觀看演習的現場，使領導對整個演習的過程有一個全面的了解，進一步提升部隊的整體作戰能力。
